一種玻璃吸附式夾取裝置

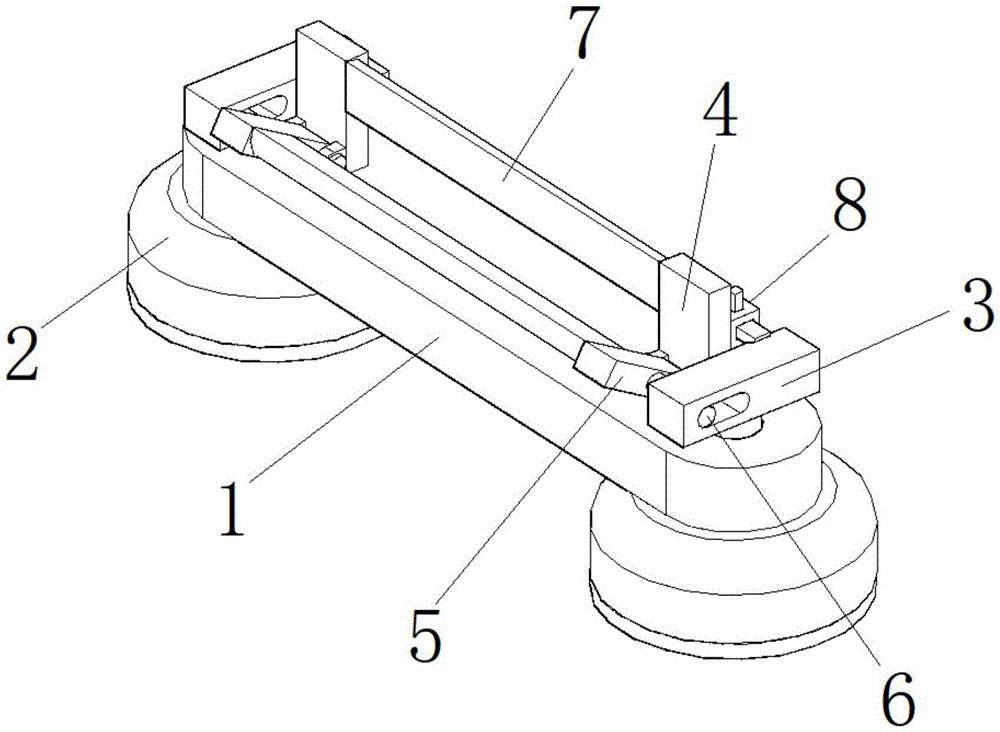

本實用新型屬于玻璃安裝輔助工具技術領域，尤其是涉及一種玻璃吸附式夾取裝置，包括固定桿，所述固定桿的左右兩端底部均設置有連接罩，連接罩的內部設置有吸附組件，所述固定桿的上端左右兩側均固定有支撐塊，支撐塊的正前方連接有安裝塊，兩個所述安裝塊相互背離的一側均固定有固定柱。本實用新型手掌握住兩個把手，使其相互靠近，此時可使安裝塊帶動固定柱進行順時針?lè)较蜣D(zhuǎn)動并靠近支撐塊，固定柱此時能夠擠壓頂部開設有導向槽的活動桿，使活動桿拉動連接片以及橡膠墊中部上移，使橡膠墊中部鼓起并與玻璃之間形成負壓空間，兩個連接罩和吸附組件的設置能夠提高玻璃夾取時的穩定性，兩個受力點的存在使得玻璃提起更穩定、便捷。
吉林鐵道職業技術大學
實用新型
